溜槽管道通用计算机辅助设计软件DLCCAD(V16)主要功能特点



    ●溜槽管道又称溜子、溜管、落料管、漏斗、导料溜槽等,用以连接各种工艺设备。

    ●根据用户提供的基本参数(:形式、高度、偏心、倾角或转折边的长度、倾角等),自动形成零部件(施工)图,包括主视图、侧视图、法兰图、局部放大图、钢板下料展开图、衬板放大图和安装图、图标图框及材料明细标和说明等。各局部视图图块可根据用户自己的习惯取舍。

    ●独特的两种输入方式,适合根据不同已知条件进行溜槽设计,方便灵活。

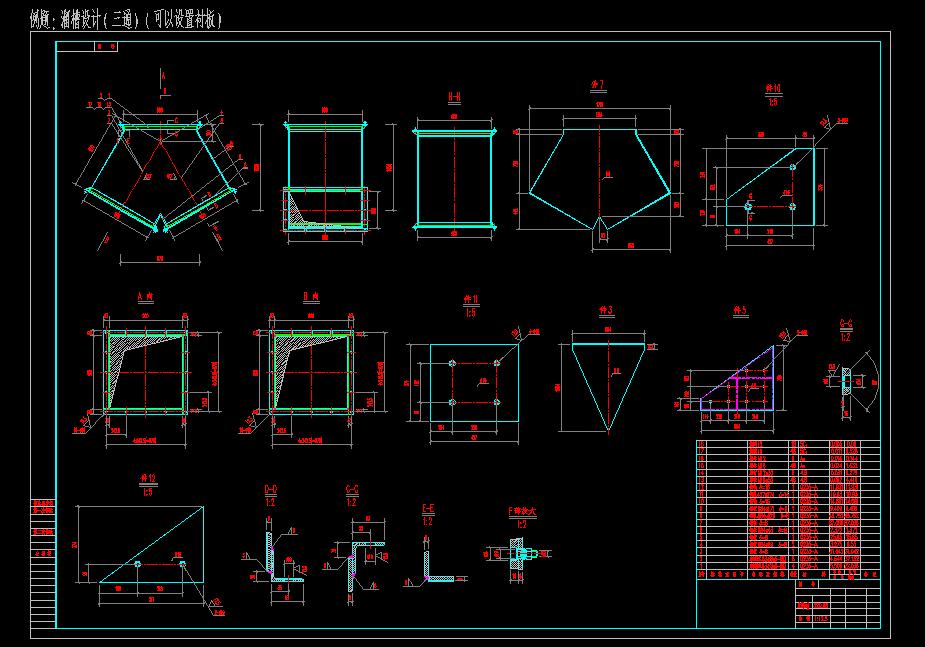

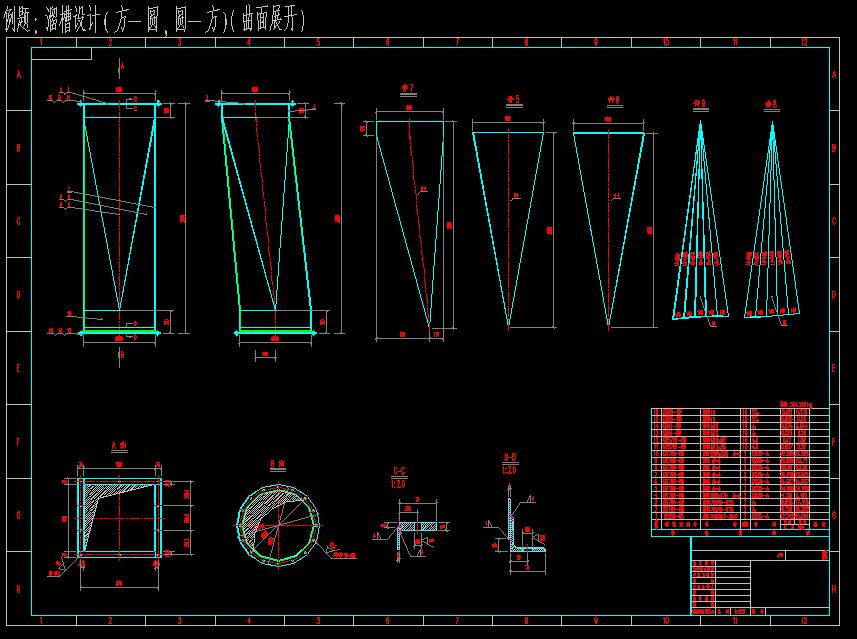

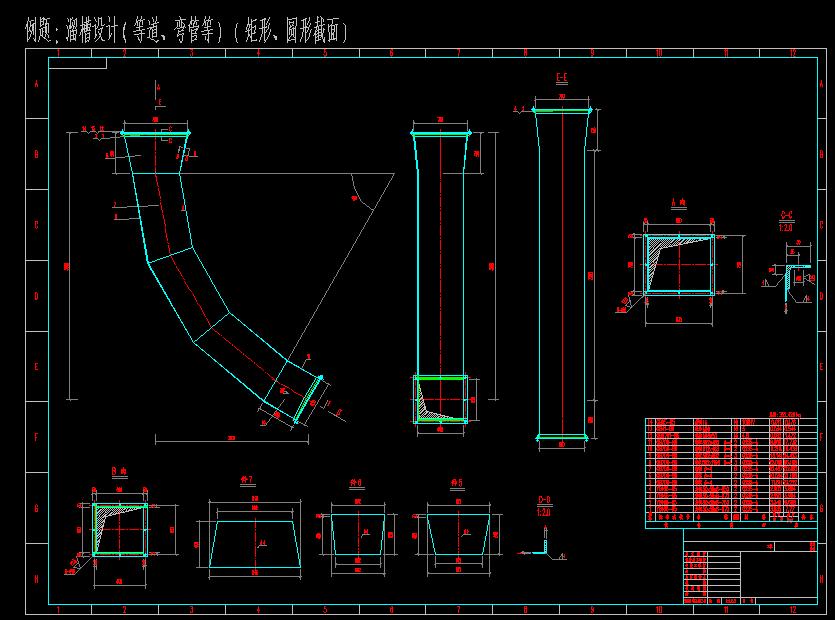

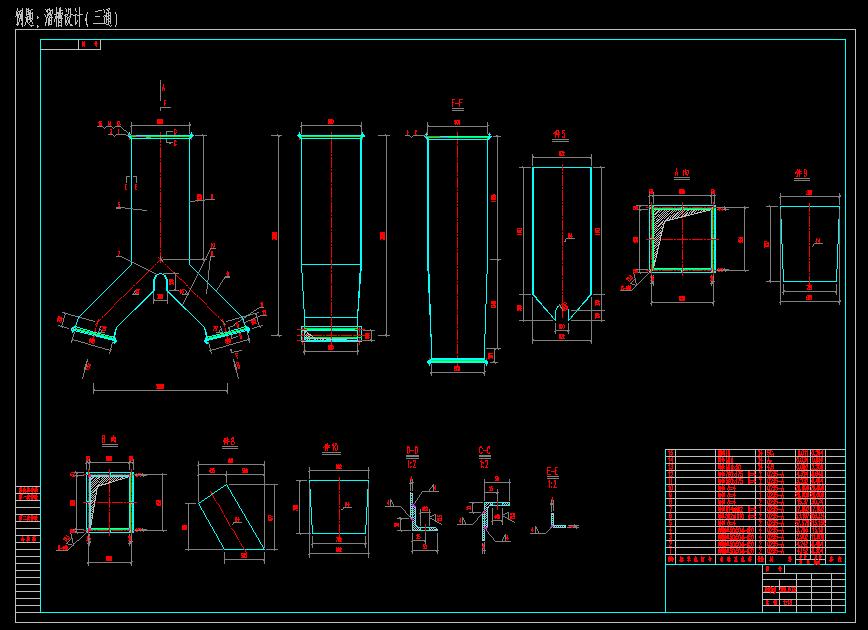

    ●可以设计多种形式的溜槽管道(如;二通漏斗,三通漏斗,导料接头,湾管等)。基本型有:-方、圆-圆、天圆地方、天方地圆等;斜变直、直变斜、斜角任意;各种变径变向溜槽管道,90度变向管等,满足工程设计需要。

    ●自动生成异型(非规则)钢板展开图(溜槽各侧面的下料展开详图)及曲面展开图,联接部位的局部放大图,剖面图等。

    ●可设计双法兰溜槽、单法兰溜槽和无法兰溜槽。法兰与其它物体联接形式有螺孔联接和焊接。

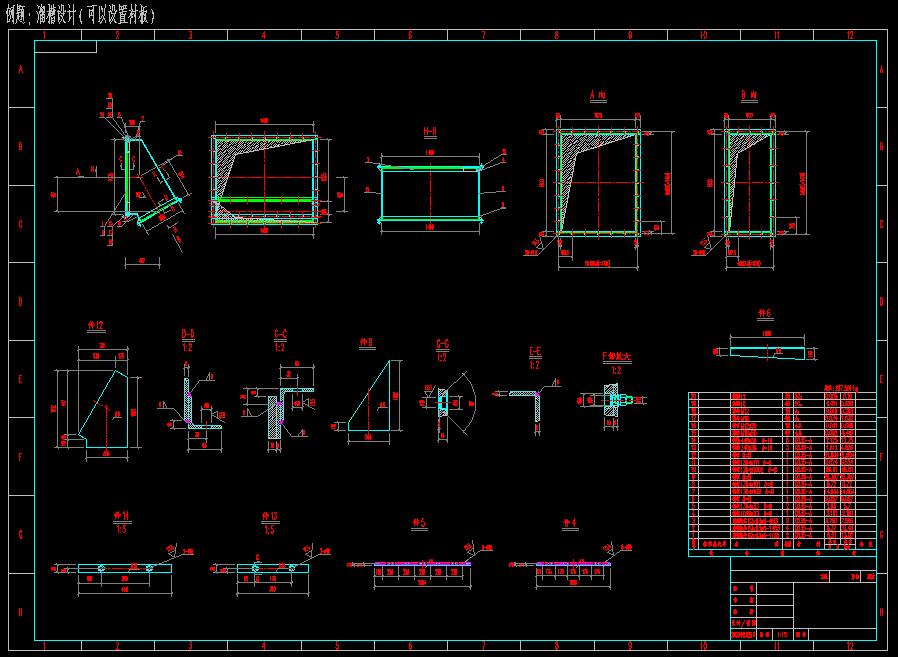

    ●为增加溜槽耐磨性及抗冲击强度,溜槽内侧可增设衬板(加强板)。为便于安装与维修,衬板与钢板之间可为螺栓联接,每侧的衬板可按照用户的尺寸分成若干的小型衬板块,每个不同尺寸的衬板块详图自动给出。

    ●独特的输入方式,法兰联接孔布置既可以是对称、均匀布置,也可由用户任意确定每边(长方形法兰)联结孔数量及位置或联结孔间角(圆形法兰)。

    ●自动统计材料用量、计算每种零件参数,自动标注尺寸、零件序号和形成明细表。

    ●如果用户需要,我们可以有针对性地进行溜槽软件的设计,方便用户的使用。
